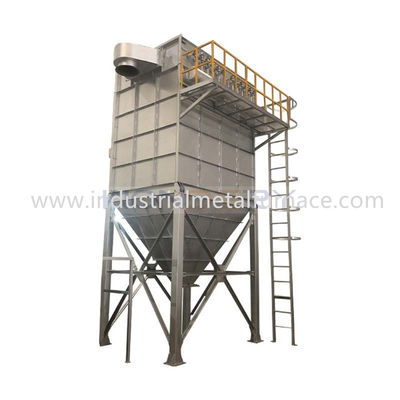

1200Pa 1.5m/Dk Endüstriyel Metal Eritme Ocağı Torba Tipi Toz Toplayıcı 2000mm

Yeni, yüksek kaliteli, orta boy, kullanımı kolay çanta Tipi Toz Toplayıcı

1. Uygulama

Bu ekipman, yüksek sıcaklıktaki baca gazının arıtılması içindir.

Arıtma sistemi, iki dereceli toz gidermeyi benimser.birinci sınıf

esas olarak tedavi etmek için kullanılan yüksek verimli toz toplayıcıyı benimser

alüminyum ergitme fırınlarında ergitme sırasında oluşan kaba parçacıklar,

ve harika bir soğutma etkisine sahiptir.İkinci sınıf yüksek verimliliği benimser

tozu% 99,5'e kadar filtreleyebilen darbeli toz giderme torbası toz toplayıcı,

ulusal emisyon standardı gereksinimini karşılamak.tedavi havası

toz giderme sisteminin hacmi 17000 m3/h'dir.

Toz toplayıcının filtre alanının belirlenmesi: filtre rüzgar hızı

1.5m/dak, filtre alanı 15m2'dir ve toz toplayıcı darbeyi benimser

yoğuşma önleyici darbe torbası filtresi.

2. Çalışma Prensibi

2.1 Toz toplayıcı, yoğuşma önleyici darbe tipi toz toplayıcıdır.

2.2 Toz toplayıcı, 120 filtre torbası ve

15m2 toplam filtrasyon alanı.

2.3 Filtre torbası, φ 130 × 2000 standart boyutunu benimser ve

malzeme yoğuşma önleyici polyester iğne keçesidir.

2.4 Toz toplayıcı için harici filtre tipi benimsenmiştir ve filtre

toz toplayıcının torbası, yay tarafından yivli plakaya bağlanır

hava ve tozlu gaz arasındaki ayrımı oluşturan genleşme halkası.

2.5 Darbe sinyali, darbe kontrolörü tarafından darbe solenoid valfına gönderilir,

ve darbe solenoid valfi, filtre torbasını yapmak için basınçlı havayı çıkarır

Radyal deformasyon ve tozu silkeleyin.

2.6 Kullanılan toz toplayıcının üstünde bir erişim kapısı vardır.

bakım ve torba değişimi için (bakım, onarım ve torba değişimi)

toz toplayıcı, içeri girmeden makinenin dışına taşınabilir.

toz toplayıcının içi).

2.7 Toz toplayıcının elektrik kontrol kabini, aşağıdakilerin yapısını benimser.

toz geçirmez ve su geçirmez olan mühürlü kapı.

2.8 Baca gazının yüksek sıcaklığının toza girmesini önlemek için

çıkarıcı, toz giderme borusu üzerinde bir sıcaklık ölçüm noktası ayarlanır.

Sıcaklık göstergesi fırının çalışma noktasına monte edilmiştir.

ve operatöre sıcaklığın yüksek olduğunu hatırlatmak için bir alarm cihazı ile donatılmıştır.

toz sökücünün yükselmesi çok yüksek ve temiz hava takviyesi önlemi alın.

tüm toz giderme sisteminin güvenli çalışmasını sağlayın.

2.9 fan seçimi: sistemin tasarım hava hacmine göre 1 takım fan

G4-73-10D kazan kaynaklı çekiş fanı, tek toplam basınç ile benimsenmiştir.

3251-3018pa, 25566-32083m3 / h hava hacmi, Y150M-4 motoru ve

18.5kw güç.

2.10 sistem kontrolü: sistemin proses gereksinimlerine göre,

toz toplayıcı ve sıcaklık kontrol sistemi için bir kontrol kabini ayarlanmıştır

darbeli toz temizleme sistemini ve sıcaklık izlemeyi kontrol etmek için

toz toplayıcı ve ana fan frekans dönüştürücü tarafından başlatılır.

3.Edonanım Özellikleri

3.1 Yoğuşma önleyici darbe torbası filtresi, bir tür birleşik toz giderme birimidir

büyük hava hacmine sahip ekipman, düşük filtreleme rüzgar hızı, iyi toz giderme

etki, yüksek toz giderme verimliliği, güvenilir çalışma, uygun bakım

ve küçük taban alanı.Modüler üretim, istikrarlı kalite.

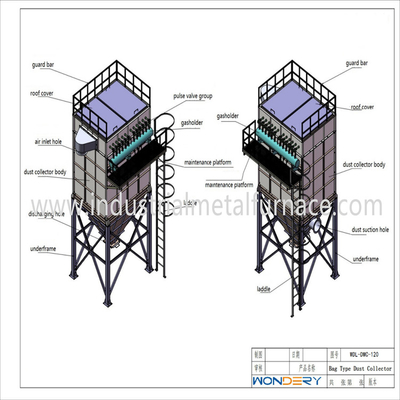

3.2 Çalışma prensibi: Toz toplayıcı üst kutu, orta kutu,

kül hunisi, kılavuz plaka, destek, filtre torbası bileşeni, enjeksiyon cihazı, koruma

sistem, kontrol sistemi, vb. Tozlu gaz, kül hunisine kanaldan girer.

saptırma borusu.Kül haznesinin saptırma sisteminin rehberliğinde,

büyük parçacık tozu, ayrıldıktan sonra doğrudan kül haznesine düşer ve

kalan toz, hava akımı ile orta kutunun filtreleme alanına girer.bu

filtrelenmiş temiz gaz üst kutudan ve egzoz borusundan boşaltılır

filtre torbasından geçirin.Filtreleme koşulunun ilerlemesi ile, toz

Filtre torbasının yüzeyinde belirli bir miktara ulaştığında, toz temizleme kontrolü

cihaz, sete göre enjeksiyon için elektromanyetik darbe valfini açacaktır.

Filtre torbasındaki tozu silkeleme prosedürü.Kül içine düşen toz

huni, kül boşaltma valfinden boşaltılır.

3.3 Filtre alanı ve uzunluğu ayarlanabilir.filtre torbası miktarı olabilir

gerekli hava hacmine uyum sağlamak için değiştirilir.

3.4 Yoğuşma önleyici darbe torbası filtresi, harici bir filtredir.toz içeren

temiz hava filtre torbasının içindeyken gaz filtre torbasının dışındadır ve torba

ağız yukarı.Torbayı radyal deformasyona uğratarak darbeli püskürtmeye başlayın ve

tozu silkeleyin.

3.5 Toz toplayıcı, çevrimiçi kül temizleme yöntemini benimser.

3.6 Toz yüklü havanın içeri akmasına izin vermek için ikincil hava dağıtım yöntemi benimsenmiştir.

filtre alanı, kılavuz boru ve hava dağıtım sistemi aracılığıyla sağlar,

kullanımı iyileştirmek için ünite hava girişinin düzgünlüğü ve düzgünlüğü

filtre alanının oranı ve filtre malzemesinin hizmet ömrü.

3.7 Filtre torbası, iyi bir sızdırmazlık sağlayan yaylı genleşme halkası tipini benimser

performans ve hızlı değiştirme hızı.Üst kapağı açın ve değiştirin

1-2 kişi tarafından çanta.

3.8 Torba çerçevesi, η şeklinde bir yıldız şeklinde (10 nervür) bir yapı benimser.

Çanta çerçevesinin dikey konumunu sağlamak için üstte soğuk damgalama kısa boru

ve enjeksiyon sırasında filtre torbası ağzının güvenliğini korumak için.Filtreyi önler

Toz toplayıcı bir süre çalıştıktan sonra torbanın yapışması, ürünün düzgün olmasını sağlar.

torbanın değiştirilmesi ve torbanın değiştirilmesi sürecinde torbanın zarar görmesini azaltır.

3.9 Toz toplayıcı, bakım ve onarım için çıkarılabilir bir çatıya ve bir platforma sahiptir.

personelin elden geçirmesi, kullanması ve yönetmesi için uygun olan yürüyen merdiven.

4.Anahtarbileşenler

4.1 Tüm toz toplayıcı, filtre torbası ve elektromanyetik darbe valfi için

anahtar bileşenlerdir.

4.2 Filtre malzemesinin kalitesi, filtrenin toz giderme verimliliğini doğrudan etkiler.

toz toplayıcı ve filtre torbasının ömrü, işletme maliyetini doğrudan etkiler.

toz toplayıcı.Bu nedenle, yoğunlaşma önleyici polyester iğne keçesi seçilmiştir.

toz toplayıcının çalışma ortamına ve ortam koşullarına göre.

Bu filtre malzemesi, tozu iyice temizleyebilen yüzey filtreleme malzemesidir.

Yüzeye toz dağıldıktan sonra tozun sertleşme olasılığını azaltmak

filtre torbası ve filtre malzemesi uzun ömürlüdür.Ayrıca, geliştirdik

filtre malzemesinin hizmet ömrünü sağlamak için toz toplayıcının yapısı

iki yıldan az değildir.

4.3 Alınan diyafram, elektromanyetik darbe valfi için seçilir ve

enjeksiyon basıncı 0.5-0.7mpa'dır.Diyafram dayanıklıdır ve hizmet ömrü

verimli çalışma gereksinimlerini karşılayan 1 milyondan fazla kez

darbe solenoid valfı.

5. Teknik Parametre

6. Satış Sonrası Hizmet

Ürün garanti süresi: Sevkiyat tarihinden itibaren 13 aydır.satıcı sorumludur

arızaların üretimden kaynaklanması durumunda ekipmanın onarılması veya kırılan parçaların değiştirilmesi için

kusurlar, ancak işçilerin hatalı çalışmasından kaynaklanan hasarlar alıcı tarafından onarılacaktır.

kendisi veya satıcı tarafından belirli bir ücret karşılığında.(Kolay aşınan parçalar ve doğal tüketim

yüksek sıcaklık parçaları garantiye dahil değildir.)
